Bomba de cavidad progresiva con base deslizante

  • Bomba de cavidad progresiva con base deslizante
  • Bomba de cavidad progresiva con base deslizante

Aplicación

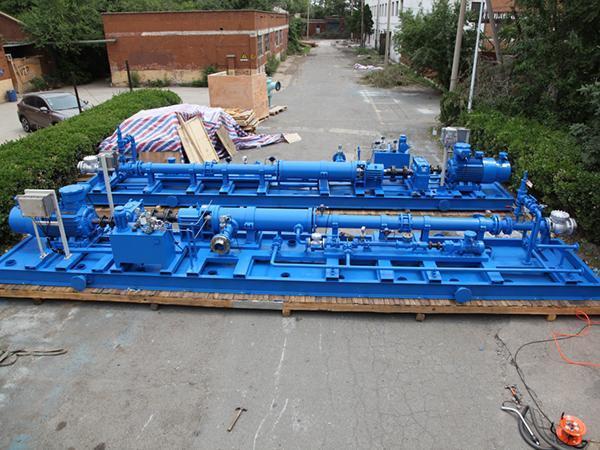

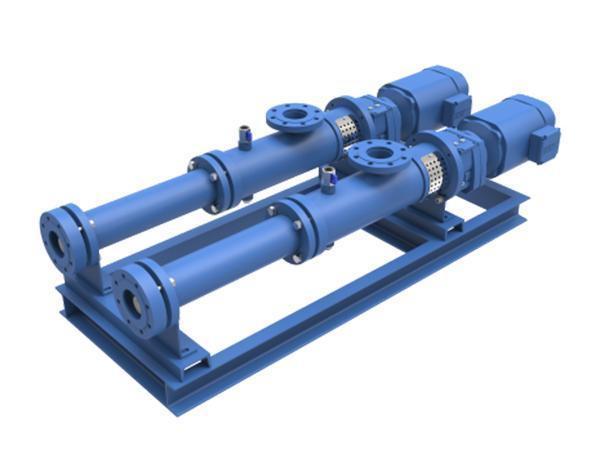

Dos o tres bombas de cavidad progresiva comparten una base deslizante común. Esto la hace idónea para aquellas aplicaciones donde varias bombas deben operar en paralelo cuando se requiere bombear un flujo muy grande. Igualmente, se puede usar como bomba auxiliar en caso de averías. Esta bomba presenta un diseño compacto y es perfecta para impulsar fluidos o agua con una concentración de sólidos de un 45% o menor.

Sirve para las siguientes aplicaciones:
Plataformas petroleras: transporte de petróleo mezclado y gas líquido
Extracción de petróleo: transporte de petróleo crudo con arena, agua, CO2 o H2S.
Industria de maquinaria: procedimientos (como la inyección de revestimiento y pegamento de autos y embarcaciones) con brazos mecánicos en talleres de montaje automatizados
Industria minera: distribución de fluidos ricos en sólidos como los lodos y el mortero

Parámetros
Niveles: 1-12 niveles
Tipos: bomba de cavidad progresiva de uno o dos cabezales

Presión de trabajo:
Bomba de un solo cabezal:6 bar, 12 bar,18 bar,24 bar, 36 bar,48 bar, 60 bar, 72 bar,
Bomba de doble cabezal:5 bar, 10 bar,20 bar

Parámetros
Modelo Rango de flujo
m3/h
Velocidad de rotación
rpm
Potencia del motor
Kw
VD090-026M02OH 40~85 180~350 15~30
VD100-040M02OH 50~110 180~320 22~45
VD120-060M02OH 50~160 150~280 30~75
VD150-112M02OH 100~220 120~230 55~90
VD170-150M02OH 110~250 100~200 75~110
VD090-026M04OH 40~80 180~350 30~55
VD100-040M04OH 50~100 180~320 45~90
VD120-060M04OH 50~150 150~280 75~160
VD150-112M04OH 100~200 120~230 90~200
VD170-150M04OH 110~230 100~200 110~250

Principio de operación
La bomba de cavidad progresiva es una bomba volumétrica que produce una diferencia de presión mediante la rotación a alta velocidad de las cavidades selladas. Esto permite el flujo rápido del medio a lo largo de la bomba.

Características estructurales de la bomba de cavidad progresiva
Características estructurales de la bomba de cavidad progresiva
  • Dibujo del diseño del estátor y del rotor
    Imagen del diseño del estátor y del rotor
  • Junta cardán metálica flexible
    Junta cardán metálica flexible
  • Junta cardán de muelle flexible
    Junta cardán de muelle flexible
  • Junta cardán de rótula dentada
    Junta cardán de rótula dentada

Rotor
Diseñamos y procesamos los rotores para darles la forma geométrica requerida en función de los requerimientos de los usuarios. La dureza se puede aumentar hasta 65-67 HRC.

Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM son opcionales.
Estos materiales cuentan con diferentes especificaciones.

Junta cardán
Ofrecemos varios tipos de junta cardán para elegir, el eje cardán con casquillo, el cardán higiénico, el cardán flexible, el cardán de rótula dentada y el cardán con casquillo tipo cruceta para afrontar la transferencia de par múltiple y las distintas cargas axiales

Sello
Dependiendo de las condiciones de trabajo, se puede escoger entre la empaquetadura y el sello mecánico. Con miras a prolongar la vida útil del eje, se puede instalar un sistema de limpieza y un sistema de descarga.

Sistema de transmisión
También ofrecemos los sistemas de transmisión SEW, NORD, ABB y más sistemas de alto rendimiento.
