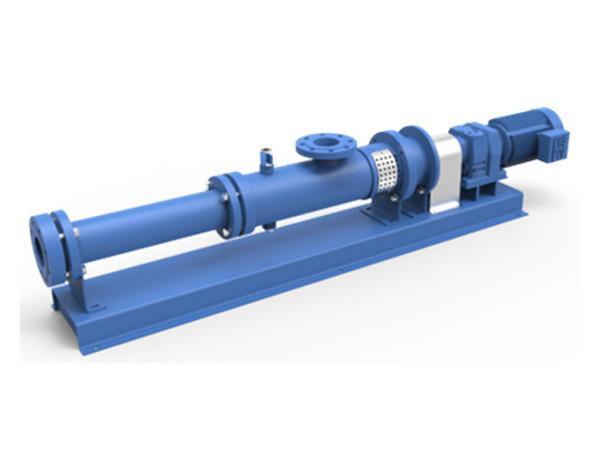

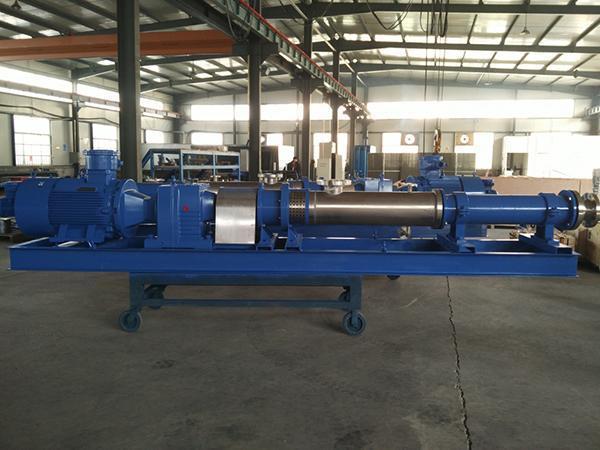

Bomba de cavidad progresiva clase A

  • Bomba de cavidad progresiva clase A
  • Bomba de cavidad progresiva clase A

Aplicaciones
Nuestra bomba de cavidad progresiva clase A posee un diseño estructural con un soporte de cojinete, y es capaz de resistir una carga axial más grande que los diseños tradicionales. La bomba ha sido concebida para transportar cualquier tipo de fluido, incluyendo el agua, con un contenido máximo de sólidos del 45%. Esta bomba es apropiada

para las siguientes aplicaciones:
1. Fábricas de procesamiento de alimentos: transporte de mermeladas, pastas de carne, almidones, chocolate, etc.
2. Plantas de tratamiento de aguas residuales: distribución de aguas residuales desulfurizadas, lodos y otras suspensiones.
3. Industria petrolífera: acarreo de mezclas de petróleo y gas, mezclas de petróleo y agua, y más.

Parámetros
Etapas: 1-12 etapas
Tipo: bomba monobloque de un solo cabezal, bomba monobloque de doble cabezal

Presión de trabajo:
Bomba de un solo cabezal: 6 bar, 12 bar, 18 bar, 24 bar, 36 bar, 48 bar, 60 bar, 72 bar,
Bomba de doble cabezal: 5 bar, 10 bar, 20 bar

Selección de modelo
Modelo Rango de flujo
m3/h
Rango de velocidad
rpm
Potencia del motor
Kw
VD015-006P04OH 0.18~0.42 180-550 0.37~0.75
VD020-018P04OH 0.5~1.2 180-550 0.55~1.5
VD030-056P04OH 1.5~6 200~650 1.75~3
VD035-120P04OH 3~10 180~550 2.2~7.5
VD040-010P04OH 4~15 150~520 4~11
VD050-022P04OH 8~25 135~470 7.5~15
VD060-038P04OH 12~40 140~450 7.5~22
VD070-058P04OH 15~60 136~420 22~30
VD090-106P04OH 30 ~100 120~350 30~55
VD100-160P04OH 35~140 100~350 30~75
VD120-240P04OH 60~200 80~270 45~90
VD150-480P04OH 70~270 70~240 55~110
VD170-600P04OH 80~340 50~190 75~160

Principio de operación
Esta bomba BCP se vale del desplazamiento positivo creado por la interferencia entre el rotor en movimiento excéntrico y el rotor en posición fija. Las cavidades selladas están desconectadas y el rotor gira hacia el interior del estator; y luego se desplazan axialmente desde la entrada hasta la salida dando origen a la presión diferencial que causa el flujo de los medios hacia las diferentes cavidades selladas.

Características estructurales
Características estructurales
  • Dibujo del diseño del estátor y del rotor
    Dibujo del diseño del estátor y del rotor
  • Junta cardán metálica flexible
    Junta cardán metálica flexible
  • Junta cardán de muelle flexible
    Junta cardán de muelle flexible
  • Junta cardán de rótula dentada
    Junta cardán de rótula dentada

Rotor
El rotor se puede diseñar de conformidad con las especificaciones de los clientes. Para lograr una dureza HRC de los materiales metálicos de 65-67, estos reciben el tratamiento de endurecimiento de la superficie o el tratamiento térmico al vacío.

Estátor
Materiales: El estátor se puede elaborar con NBR, NBRH, HNBR, EPDM y FKM, dada su resistencia a los fluidos abrasivos, elevadas temperaturas y ambientes de trabajo extremos.

Junta cardán
Podemos fabricar y montar diferentes tipos de juntas cardán en las bombas. Además del eje cardán de tipo casquillo y de casquillo con camisa, suministramos la unión cardán de tipo flexible, de grado alimenticio, de rótula dentada y de cruceta para manejar distintos pares de torsión y cargas axiales.

Junta del eje
Instalamos empaquetaduras o sellos mecánicos en el eje dependiendo de las condiciones específicas de trabajo. Además, los sistemas de enfriamiento y lavado ayudan a prolongar la durabilidad del sello y, por extensión, de la bomba.

Sistema de transmisión
SEW, NORD, ABB y otros sistemas de transmisión de alta calidad están disponibles.
