Diseño de la bomba de cavidad progresiva
Diseño de la bomba de cavidad progresiva

Como un destacado fabricante de bombas de cavidad progresiva, en Subtor prestamos especial atención a las destrezas del personal técnico a la hora de diseñar y desarrollar los productos. Contamos con 10 profesionales encargados de la implementación tecnológica y la I + D de las bombas, y 5 empleados calificados a cargo de los proyectos de desarrollo de procesos.

Los miembros de nuestro departamento técnico están capacitados para aplicar hábilmente los softwares de diseño 3D y Autodesk Inventor en el diseño de los productos, componentes y herramientas de producción. Esto eleva considerablemente la eficiencia de producción y la calidad de diseño. Por otra parte, la división de investigación tecnología de Subtor en Alemania tiene más de 20 años de experiencia de diseño y fabricación de bombas de cavidad progresiva, a través del software de diseño de estátor de BCP de diseño propio. Esto permite a nuestros ingenieros diseñar y probar los estátores sin tener que desperdiciar tiempo y recursos en la construcción de numerosos prototipos.

Tres claves técnicas de Subtor

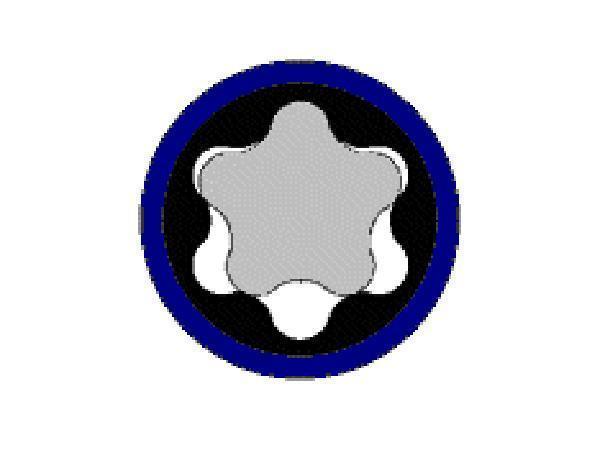

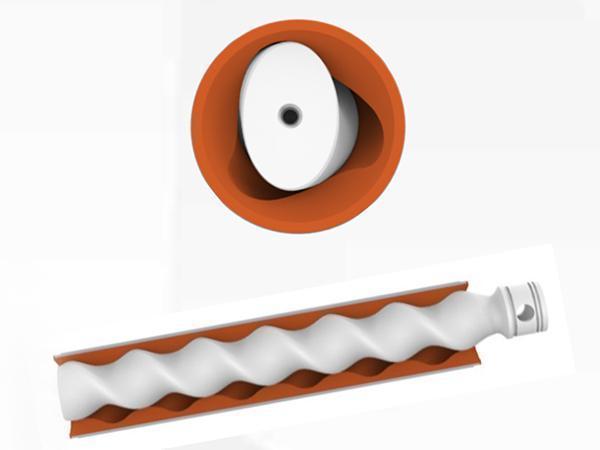

Diseño de alta precisión del estátor y el rotor de la bomba de cavidad progresiva
La tasa de calificación del estátor y el rotor de la bomba supera el 90%, y se pueden diseñar con varias formas geométricas.

  • Tres claves técnicas de Subtor

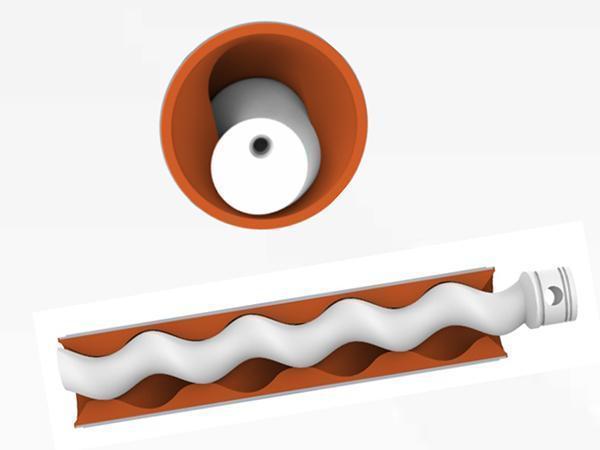

    Tipo A, flujo 100%
    Paso corto, un solo cabezal
    Número de líneas helicoidales: 1/2

  • Tres claves técnicas de Subtor

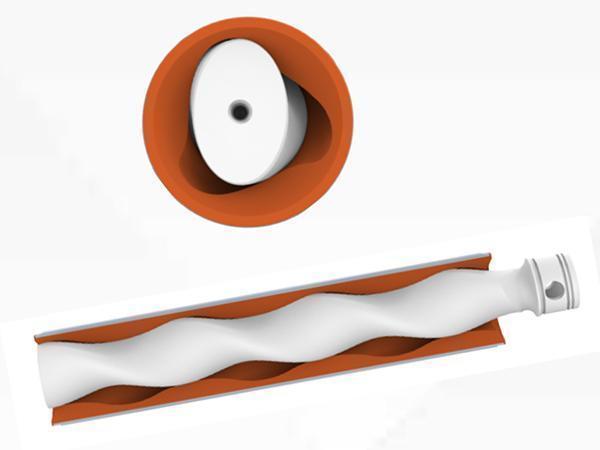

    Tipo B, flujo 200%
    Paso largo, un solo cabezal
    Número de líneas helicoidales: 1/2

  • Tres claves técnicas de Subtor

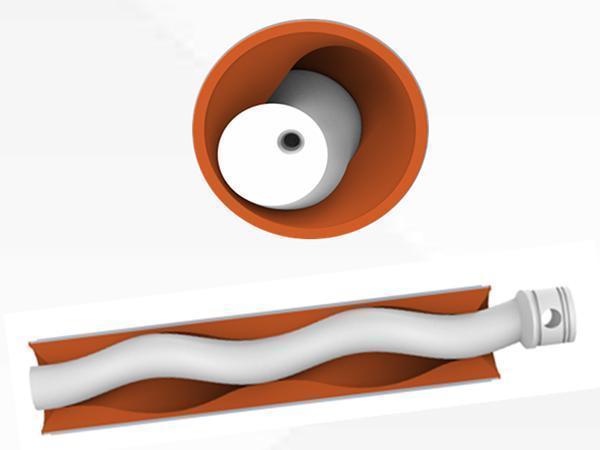

    Tipo D, flujo 150%
    Paso corto, doble cabezal
    Número de líneas helicoidales: 2/3

  • Tres claves técnicas de Subtor

    Tipo P, flujo 300%
    Paso largo, doble cabezal
    Número de líneas helicoidales: 2/3

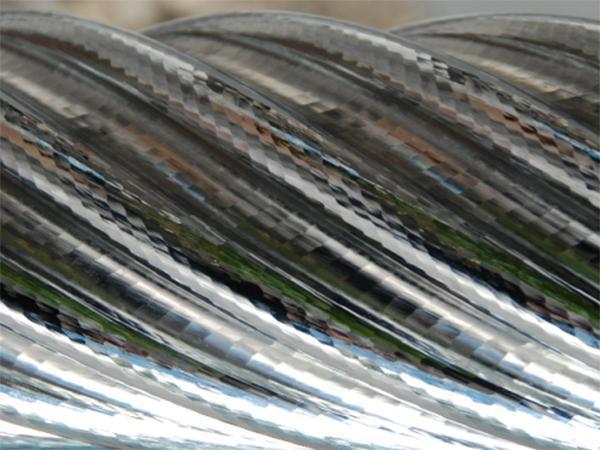

Tecnología de procesamiento de los moldes de alta precisión

  • Tecnología de procesamiento de los moldes de alta precisión
  • Tecnología de procesamiento de los moldes de alta precisión

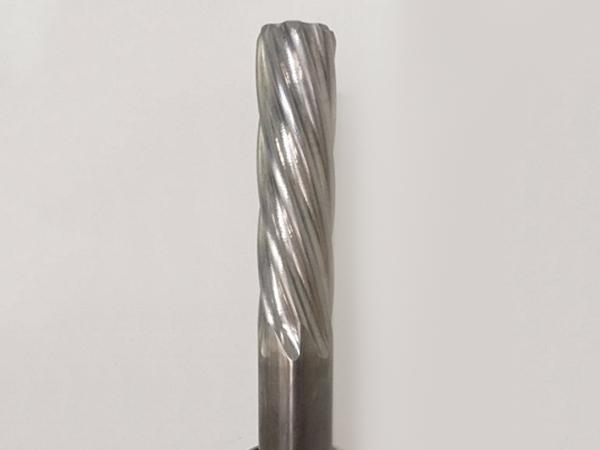

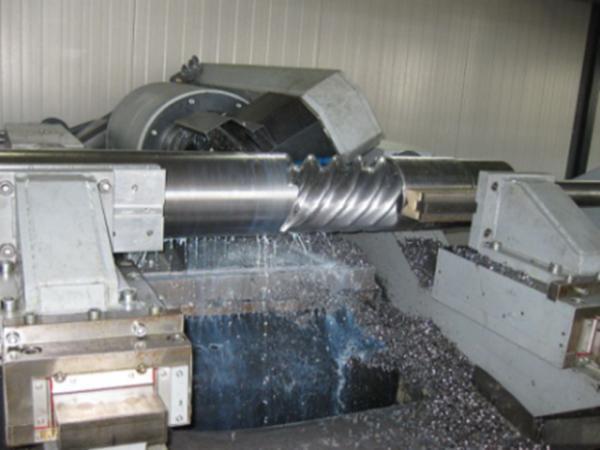

Subtor ha desarrollado independientemente el software de programación mono cicloide y de línea geométrica, y ha importado fresadoras helicoidales CNC de cabezal múltiple. Esto asegura un mecanizado de máxima calidad durante la producción de los moldes para nuestras bombas.

1. Longitud máxima de mecanizado: 10 000mm
2. Diámetro máximo de la pieza: 300mm
3. Capacidad máxima de mecanizado de 11 superficies helicoidales
4. Precisión axial lineal: 0,001mm
5. Precisión axial lineal y de posicionamiento repetido: 0,001mm


Tecnología especial de formulación del caucho

  • Tecnología especial de formulación del caucho
  • Tecnología especial de formulación del caucho

Hemos desarrollado e introducido unas 100 formulaciones de diferentes tipos de caucho para la producción de los estátores de las bombas BCP. Estos cauchos son:

1. Resistentes a altas temperaturas, la corrosión, la abrasión, los hidrocarburos aromáticos y aceites.
2. Pueden aplicarse bajo condiciones de trabajo rigurosas.
3. Tiene una larga vida útil.
4. El caucho de grado alimentario se puede usar en la producción de alimentos, medicinas, cosméticos y otras aplicaciones industriales.
