Bomba de cavidad progresiva de tolva abierta M2

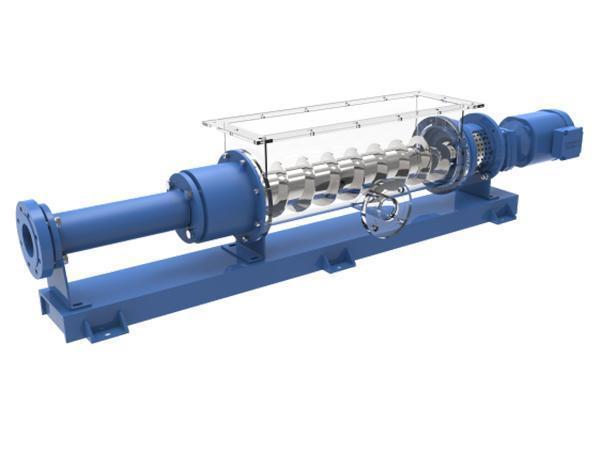

  • Bomba de cavidad progresiva de tolva abierta M2

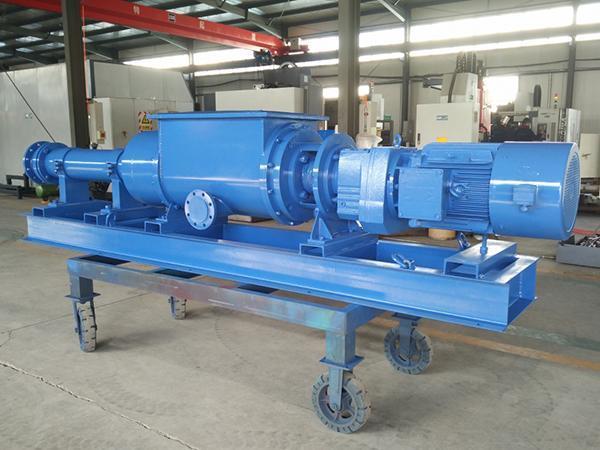

  • Bomba de cavidad progresiva de tolva abierta M2

Aplicaciones:
La bomba de cavidad progresiva de tolva abierta M2, cuya tolva es más grande que la del resto de bombas, es capaz de impulsar fluidos con gránulos grandes y, consecuentemente, es idónea para impulsar fluidos espesos con una concentración de sólidos de hasta un 30%. El acoplamiento del eje de la bomba de cavidad progresiva clase M2 presenta una hoja helicoidal que evita que los materiales bloqueen la entrada, lo que a la vez mejora la proporción del fluido que ingresa al estátor y al rotor. Esta bomba de cavidad progresiva se usa con frecuencia en las siguientes áreas:
Industria del almidón: transporte de suspensiones de almidón, sedimentos y pulpa de papas, gluten de trigo, pastas y otros almidones
Protección medioambiental: conducción de aguas residuales sanitarias, aguas residuales industriales, lodos diluidos, lodos activos, lodos deshidratados, suspensiones espesas, aditivos
Industria farmacéutica: bombeo de extractos de licor y licor concentrado para fitoterapia china, ungüentos, residuos de hierbas y lodo deshidratado de las fábricas farmacéuticas

Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P04M2:
Presión máxima de trabajo 12 bar

Modelo Tasa de flujo (m3/h) Rango de velocidad (rpm) Potencia del motor (kw)
VD050-011P04M2 1~5 120~220 2.2~5.5
VD060-019P04M2 2~7 100~220 3~7.5
VD070-029P04M2 3~12 80~200 5.5~11
VD090-053P04M2 5~20 70~180 7.5~18.5
VD100-080P04M2 8~30 70~170 11~30
VD120-120P04M2 10~40 70~160 18.5~45
VD150-230P04M2 15~55 60~120 22~55
VD170-300P04M2 20~60 50~100 30~75
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P06M2:
Presión máxima de trabajo 18 bar
Modelo Tasa de flujo (m3/h) Rango de velocidad (rpm) Potencia del motor (kw)
VD050-011P06M2 1~5 120~220 3~7.5
VD060-019P06M2 2~7 100~220 5.5~11
VD070-029P06M2 3~12 80~200 7.5~18.5
VD090-053P06M2 5~20 70~180 11~30
VD100-080P06M2 8~30 70~170 15~45
VD120-120P06M2 10~40 70~160 22~55
VD150-230P06M2 15~55 60~120 30~90
VD170-300P06M2 20~60 50~100 37~110
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P08M2:
Presión máxima de trabajo 24 bar
Modelo Tasa de flujo (m3/h) Rango de velocidad (rpm) Potencia del motor (kw)
VD050-011P08M2 1~5 120~220 5.5~11
VD060-019P08M2 2~7 100~220 7.5~18.5
VD070-029P08M2 3~12 80~200 11~30
VD090-053P08M2 5~20 70~180 15~45
VD100-080P08M2 8~30 70~170 22~55
VD120-120P08M2 10~40 70~160 30~90
VD150-230P08M2 15~55 60~120 37~110

Principio de operación de la bomba de cavidad progresiva:
Esta bomba BCP es una bomba de desplazamiento que, por medio del ajuste de interferencia del rotor de movimiento excéntrico y el estátor fijo, forma una cámara hermética dentro de la bomba, la cual desplaza el material desde la entrada hasta la salida, llevando a cabo el transporte del fluido.

Estructura de la bomba de cavidad progresiva
Estructura de la bomba de cavidad progresiva
  • Estátor y rotor
    Estátor y rotor
  • Junta cardán metálica
    Junta cardán metálica
  • Junta cardán con muelle
    Junta cardán con muelle
  • Junta cardán tipo cruceta
    Junta cardán tipo cruceta

Rotor
La forma del rotor se puede diseñar según las exigencias del cliente. En el caso del rotor metálico, tras el endurecimiento de la superficie o el tratamiento térmico al vacío, la dureza llega a los 65-67 HRC.

Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM- todos se adaptan a las diversas condiciones de trabajo

Junta cardán
Las opciones de junta cardán comprenden la junta de bola y muñón, el cardán flexible, la junta cardán doble, el cardán tipo lardan y otras uniones cardán.

Junta del eje
La empaquetadura y el sello mecánico se pueden seleccionar dependiendo de las condiciones de trabajo. Asimismo, se pueden adicionar el sistema de enfriamiento y el sistema de descarga para aumentar la durabilidad de la junta.

Sistema de transmisión
Los sistemas de transmisión alternativos abarcan varios sistemas de primera calidad, entre ellos SEW, NORD, ABB y otros.
