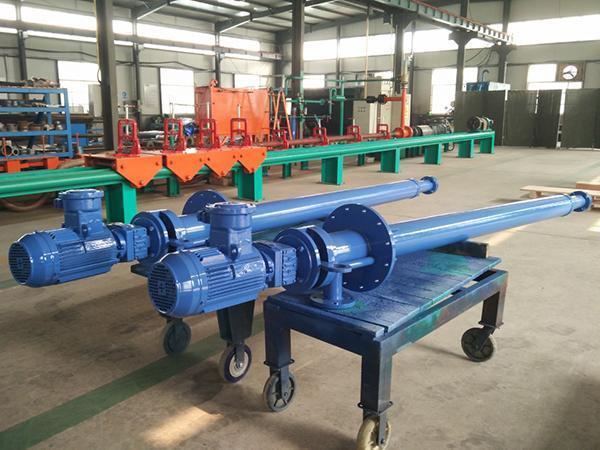

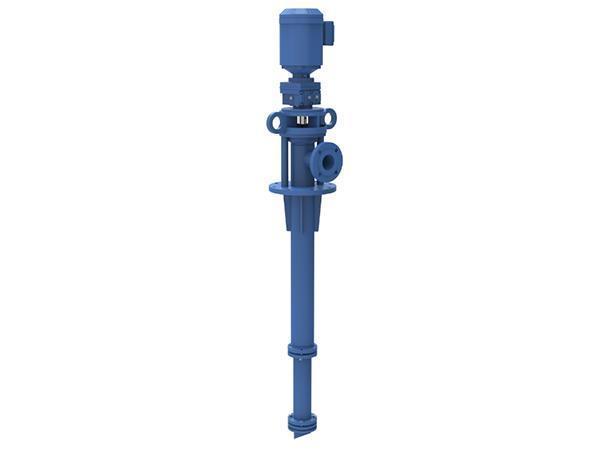

La longitud de la bomba de cavidad progresiva vertical clase OU se puede ajustar para acomodarse a las diferentes profundidades de las piscinas y pozos. El rotor y el estátor se mantienen bajo el agua durante la operación de la bomba, de modo que el motor de engranajes no entra en contacto con los fluidos. La entrada de succión de la bomba se sitúa en el fondo de la piscina y es fijada por la base para una mayor estabilidad.
Aplicaciones
Esta bomba se usa en las siguientes industrias:
Industria alimenticia: transporte de jugos, cerveza, vino y otras bebidas; yogur, queso, budín y otros productos lácteos
Industria del carbón: transporte de lodos de carbón
Pintura y revestimientos: transporte de tinta y pintura
Industria del petróleo: eliminación de aguas residuales aceitosas y lodos residuales
Parámetros de la bomba vertical VD-P02OU Bomba de tornillo: presión máxima de trabajo 6 bar
Modelo
Rango de flujo m3/h
Velocidad de rotación rpm
Potencia del motor Kw
VD030-056P02OU
1.5~7
180~650
0.55~1.5
VD035-120P02OU
3~12
180~600
0.75~3
VD040-010P02OU
4~15
150~550
1.1~5.5
VD050-022P02OU
8~25
150~450
5.5~7.5
VD060-038P02OU
12~40
150~400
7.5~11
VD070-058P02OU
15~60
120~380
11~18.5
VD090-106P02OU
30 ~100
120~350
15~30
VD100-160P02OU
35~140
100~320
15~37
VD120-240P02OU
40~200
90~280
37~55
VD150-460P02OU
50~300
60~240
45~75
VD170-600P02OU
60~360
50~200
45~90
Parámetros: Presión máxima de trabajo 12 bar
Modelo
Rango de flujo m3/h
Velocidad de rotación rpm
Potencia del motor Kw
VD030-028P04OU
0.5~3.5
180~650
0.55~1.5
VD035-060P04OU
1.5~6
180~600
0.75~3
VD040-005P04OU
2~7.5
150~550
1.1~5.5
VD050-011P04OU
4~12.5
150~450
5.5~7.5
VD060-019P04OU
6~20
150~400
7.5~11
VD070-029P04OU
7.5~30
120~380
11~18.5
VD090-053P04OU
15 ~50
120~350
15~30
VD100-080P04OU
17.5~70
100~320
15~37
VD120-120P04OU
20~100
90~280
37~55
VD150-460P04OU
25~150
60~240
45~90
Principio de operación
Esta bomba de cavidad progresiva es una bomba volumétrica que opera como resultado del ajuste de interferencia del rotor excéntrico y el estátor fijo, creando una cavidad sellada interconectada. Cuando el rotor gira, la cavidad se desplaza desde la entrada hasta la salida, lo que origina la presión diferencial que causa el movimiento rápido del fluido a través de la bomba.
Características estructurales de la bomba
Imagen del diseño del estátor y del rotor
Junta cardán metálica flexible
Junta cardán de muelle flexible
Junta cardán de rótula dentada
Rotor
Somos capaces de diseñar y procesar el rotor con varias formas geométricas de acuerdo con las necesidades de los clientes. Los componentes metálicos se tratan mediante endurecimiento de la superficie para lograr una dureza de 65-67 HRC.
Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM son opcionales.
Los diversos materiales poseen diferentes niveles de resistencia a la abrasión y a las altas temperaturas que se presentan en los distintos entornos de trabajo.
Junta cardán
Hay disponibles varios tipos de junta cardán, entre ellas el eje cardán con casquillo, el cardán higiénico, el cardán flexible, el cardán de rótula dentada y el cardán con pasador tipo cruceta.
Sello
Se puede aplicar la empaquetadura o el sello mecánico dependiendo de las condiciones de operación. A fin de prolongar la durabilidad del eje, se puede agregar un sistema de enfriamiento y un sistema de descarga.
Sistema de transmisión
También ofrecemos los sistemas de transmisión SEW, NORD, ABB y más sistemas de alto rendimiento.
