Aplicaciones:

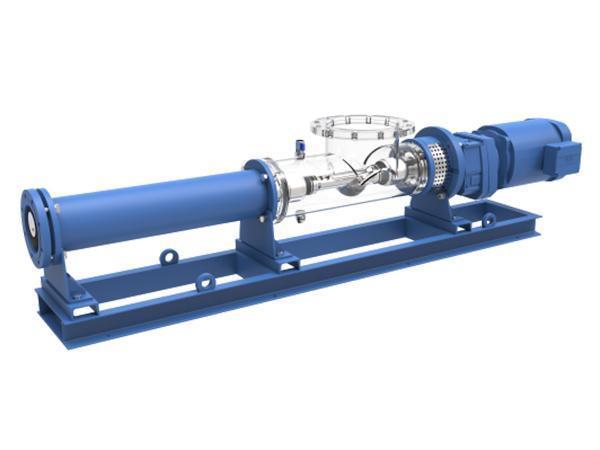

Nuestra bomba de cavidad progresiva de tolva abierta M0 posee un acoplamiento del eje equipado con una hoja helicoidal que impulsa los fluidos densos al interior de la cámara. Este tipo de bomba se emplea fundamentalmente en las siguientes industrias:
Industria del almidón: transporte de suspensiones de almidón, sedimentos y pulpa de papas, gluten de trigo, pastas
Protección medioambiental: conducción de aguas residuales sanitarias, aguas residuales industriales, lodos diluidos, lodos activos, lodos deshidratados, floculantes, aditivos
Industria alimenticia y producción de bebidas: bombeo de jugo fresco, cerveza, vino, yogur, queso
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P04M0:
Presión máxima de trabajo 12 bar
Modelo
Tasa de flujo m3/h
Rango de velocidad rpm
Potencia del motor Kw
VD040-005P04M0
1~7
200~550
2.2~5.5
VD050-011P04M0
2~14
180~500
2.2~7.5
VD060-019P04M0
5~22
160~450
4~11
VD070-029P04M0
8~30
150~420
5.5~15
VD090-053P04M0
10~45
70~350
7.5~22
VD100-080P04M0
15~60
70~300
15~37
VD120-120P04M0
20~80
70~250
18.5~45
VD150-230P04M0
30~120
60~200
22~75
VD170-300P04M0
40~150
50~150
30~90
Especificaciones de la bomba con tolva redonda VD-P06M0:
Presión máxima de trabajo 18 bar
Modelo
Tasa de flujo m3/h
Rango de velocidad rpm
Potencia del motor Kw
VD040-005P06M0
1~6
200~550
3~7.5
VD050-011P06M0
2~12
180~500
4~11
VD060-019P06M0
5~20
160~450
5.5~15
VD070-029P06M0
8~25
150~420
7.5~18.5
VD090-053P06M0
10~40
70~350
11~30
VD100-080P06M0
15~50
70~300
15~45
VD120-120P06M0
20~70
70~250
18.5~55
VD150-230P06M0
30~110
60~200
30~90
VD170-300P06M0
40~130
50~150
45~110
Especificaciones de la bomba con tolva redonda VD-P08M0:
Presión máxima de trabajo 24 bar
Modelo
Tasa de flujo m3/h
Rango de velocidad rpm
Potencia del motor Kw
VD040-005P08M0
1~5
200~550
4~11
VD050-011P08M0
2~10
180~500
5.5~15
VD060-019P08M0
5~18
160~450
7.5~18.5
VD070-029P08M0
8~23
150~420
11~30
VD090-053P08M0
5~35
70~350
15~45
VD100-080P08M0
8~45
70~300
18.5~55
VD120-120P08M0
10~33
70~250
30~90
VD150-230P08M0
15~100
60~200
45~110
Principio de operación de la bomba de cavidad progresiva:
Esta BCP es una bomba de desplazamiento que, gracias al ajuste de interferencia del rotor de movimiento excéntrico y el estátor fijo, crea una cámara hermética dentro de la bomba que desplaza el material desde la entrada hasta la salida, efectuando así el transporte del fluido.
Estructura de la bomba de cavidad progresiva
Estátor y rotor
Junta cardán metálica
Junta cardán con muelle
Junta cardán tipo cruceta
Rotor
La forma del rotor se puede diseñar según las exigencias del cliente. En el caso del rotor metálico, luego del endurecimiento de la superficie o el tratamiento térmico al vacío, la dureza es de 65-67 HRC.
Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM- todos se adaptan a las diversas condiciones de trabajo
Junta cardán
Las juntas cardán disponibles son el cardán de casquillo, la junta cardán de casquillo y buje, la unión cardán de tipo sanitario, la junta cardán flexible, la junta cardán de rótula dentada, la junta cardán tipo cruceta, entre otras.
Junta del eje
La empaquetadura y el sello mecánico se pueden elegir dependiendo de las condiciones de trabajo. De igual manera, se pueden incorporar el sistema de enfriamiento y el sistema de descarga para incrementar la durabilidad de la junta.
Sistema de transmisión
Los sistemas de transmisión opcionales comprenden varios sistemas de primera calidad, tales como SEW, NORD, ABB y otros más.
