Aplicaciones:

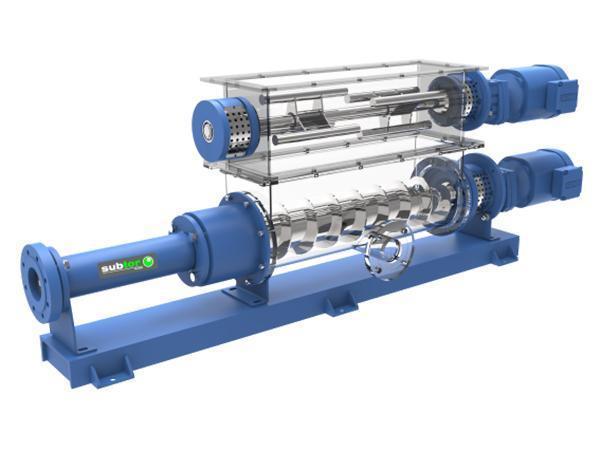

Aparte de una tolva grande, la bomba de cavidad progresiva M3 viene con un puente disyuntor estándar que previene y soluciona los problemas que suelen enfrentar las bombas de cavidad progresiva, como la compactación y la aglomeración de las suspensiones en la tolva, permitiendo la descarga fluida y una máxima eficiencia operacional. La bomba de cavidad progresiva de tolva abierta M3 es ideal para el transporte de fluidos con una concentración máxima del 45%, y se usa extensamente en aplicaciones de protección medioambiental y la industria farmacéutica.
Protección medioambiental: acarreo de aguas residuales sanitarias, aguas residuales industriales, lodos diluidos, suspensiones activas, lodos deshidratados, partículas sueltas, aditivos, etc.
Industria farmacéutica: bombeo de extractos de licor y licor concentrado para fitoterapia china, ungüentos, residuos de hierbas, lodos deshidratados de las fábricas farmacéuticas, y más.
Especificaciones de la bomba de cavidad progresiva de tolva abierta (con puente disyuntor VD-P04M3):
Presión máxima de trabajo 12 bar
Modelo
Tasa de flujo (m3/h)
Rango de velocidad (rpm)
Potencia del motor (kw)
VD050-011P04M3
1~3
60~160
3~5.5
VD060-019P04M3
2~5
60~160
3~7.5
VD070-029P04M3
3~8
60~160
5.5~11
VD090-053P04M3
5~12
60~120
7.5~18.5
VD100-080P04M3
8~20
50~120
11~22
VD120-120P04M3
10~25
50~100
18.5~37
VD150-230P04M3
15~40
50~90
22~55
VD170-300P04M3
20~50
50-80
30~75
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P06M3 (con puente disyuntor):
Presión máxima de trabajo 18 bar
Modelo
Tasa de flujo (m3/h)
Rango de velocidad (rpm)
Potencia del motor (kw)
VD050-011P06M3
1~3
60~160
3~7.5
VD060-019P06M3
2~5
60~160
5.5~11
VD070-029P06M3
3~8
60~160
7.5~18.5
VD090-053P06M3
5~12
60~120
11~22
VD100-080P06M3
8~20
50~120
18.5~37
VD120-120P06M3
10~25
50~100
22~55
VD150-230P06M3
15~40
50~90
30~75
VD170-300P06M3
20~50
50~80
45~130
Especificaciones de la bomba de cavidad progresiva de tolva abierta VD-P08M3 (con puente disyuntor):
Presión máxima de trabajo 24 bar
Modelo
Tasa de flujo (m3/h)
Rango de velocidad (rpm)
Potencia del motor (kw)
VD050-011P08M3
1~3
60~160
5.5~11
VD060-019P08M3
2~5
60~160
7.5~18.5
VD070-029P08M3
3~8
60~160
11~22
VD090-053P08M3
5~12
60~120
18.5~45
VD100-080P08M3
8~20
50~120
22~55
VD120-120P08M3
10~25
50~100
30~75
VD150-230P08M3
15~40
50~100
45~130
Principio de operación de la bomba de cavidad progresiva:
Esta bomba BCP es una bomba de desplazamiento que, como resultado del ajuste de interferencia del rotor de movimiento excéntrico y el estátor fijo, forma una cámara hermética dentro de la bomba, la cual empuja el material desde la entrada hasta la salida, realizando así el transporte del fluido.
Estructura de la bomba de cavidad progresiva
Estátor y rotor
Junta cardán metálica
Junta cardán con muelle
Junta cardán tipo cruceta
Rotor
La forma del rotor se puede diseñar según los requisitos del cliente. En el caso del rotor metálico, luego del endurecimiento de la superficie o el tratamiento térmico al vacío, adquiere una dureza de 65-67 HRC.
Estátor
Materiales: NBR, NBRH, HNBR, EPDM y FKM- todos se adaptan a las diversas condiciones de trabajo
Junta cardán
Las uniones cardán opcionales incluyen la junta cardán tipo piy, la junta cardán de casquillo y buje, el cardán sanitario, la junta cardán flexible, la junta cardán de rótula dentada, el cardán tipo cruceta y más.
Junta del eje
La empaquetadura y el sello mecánico se pueden escoger dependiendo de las condiciones de trabajo. También se pueden adicionar el sistema de enfriamiento y el sistema de descarga para extender la duración de la junta.
Sistema de transmisión
Los sistemas de transmisión alternativos abarcan varios sistemas de primera calidad, tales como SEW, NORD, ABB, entre otros.
